

電気鋳造材料に適用される脂肪族エポキシの利点と特性

TY_TF1 [TY_TF2]

電気鋳造材料は、絶縁体、変圧器、またはドライタイプの変圧器を鋳造するために使用されるエポキシ絶縁材料のタイプを指します。この配合物は、主にビスフェノールAエポキシ樹脂を使用したエポキシ樹脂による無水物硬化システムを使用しており、優れた加工性、高い硬化材料強度、優れた耐食性などの利点があります。そして優秀な電気特性。しかし、プロセス条件および製品の最終使用環境の制限のために、高いシステム粘度、制限された粉末添加比、不十分な耐熱性および耐候性などの問題がしばしば発生します。エポキシ基が脂肪族環構造に直接結合している脂肪族エポキシは、硬化した材料の架橋密度を大幅に高めることができ、それによってより高い耐熱性、耐候性、および電気絶縁特性を提供します。さらに、脂環式エポキシド非常に低い粘度および有意な希釈効果を有する。したがって、脂環式エポキシ電気鋳造材料システムにおけるビスフェノールAエポキシ樹脂の欠点を補うことができます。一緒に使用すると、それらは材料の加工性を向上させ、最終的な安全性を高めることができますエポキシ电気绝縁材プロダクト。

シクロ脂肪族エポキシ樹脂TTA21の基本情報と仕様

基本情報

中国名: 3,4-エポキシシクロヘキシルカルボン酸-3 '、4'-エポキシシクロヘキシルメチルエステル

英国名: 3,4-エポキシシクロヘキシルメチル-3 '、4'-エポキシシクロヘキサンカルボン酸

CAS No.: 2386-87-0

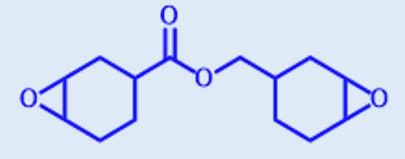

構造式:

分子量: 252.31

分子式: C₁₄H₂₀O₄

仕様

グレード	TTA21S	TTA21L	TTA21P
外観	無色透明液体
コンテンツ	90% 分	95% 分	97% 分
同等のエポキシ (G/mol)	128-145	126-135	126-135
カラー (APHA max)	100	50	50
粘度 (cP)	180-450	220-300	220-300
水分	最大0.05%	最大0.05%	最大0.05%
酸の価値	最大0.1%	/	/
総塩素 (ppm)	/	/	100max
割合	1.1501.180

六水性水素化メチルによる熱硬化前後のケイ酸脂肪エポキシ樹脂TTA21pの基本性能データ

Cycro脂肪族エポキシ	TTA21P	パーツ	&Nbsp; 100
アンヒドリド硬化剤	MHHPA	パーツ	130
アクセラレータ	AO-4	パーツ	2
粘度	25 ℃	MPa・s	160
熱特性	Tg-DSC	℃	226
	Δ H	J/g	350
	ピーク温度	℃	195
	Tg-TMA	℃	225
	Α1	Μ m/(M・ ℃)	56
	Α2	Μ m/(M・ ℃)	174
	Tg-DMA E'	℃	189
	E	℃	208
	Tan δ	℃	231
機械的特性	インパクトの強さ	KJ/㎡	5.95
	フレキシブルな強さ	MPa	125
	フレキシラル弾性率	MPa	3120
	引張強さ	MPa	57
	引張弾性率	MPa	3205
	休憩時の伸び	%	2.8
	Klc	Mpa * m1/2	0.45
電気特性	ボリューム抵抗	Ω * cm	1.168 × 1016
	表面抵抗	Ω	1.191 × 1015
	絶縁定数	C2/(N * M2)	3.0752
	誘電損失	/	0.0042
デュロメーター	ショアD	/	89
吸水	25 ℃/24hr	%	1.05
硬化条件	100 ℃ x2hr + 140 ℃ × 2hr + 180 ℃ × 1hr
