

シクロ脂肪族エポキシ樹脂の水素化物熱硬化

TY_TF1 [TY_TF2]

環状脂肪族エポキシ樹脂は、脂環式エポキシ基を含む低分子量化合物を指す。それ自体はポリマーではありませんが、硬化剤と反応した後、優れた性能を持つ三次元構造ポリマーを生成することができます。そのユニークな構造、つまりエポキシ基は、ビスフェノールAエポキシ樹脂のようなエーテル結合を介してベンゼン環に接続されているのではなく、飽和脂環構造に直接接続されています。それは特別なパフォーマンス特性を持っています。

Cycro脂肪族エポキシ樹脂の性能特性

小さな分子量、低粘度、良好な透明性。

高いエポキシ値、硬化製品の高い架橋密度、高いガラス転移温度、および良好な耐熱性。

分子にベンゼン環構造およびヒドロキシル基がありません、そして脂環式エポキシド優れたUV耐性と耐候性を持っています。

低い塩素の内容、低い誘電体定数、およびよいエポキシ电気绝縁材パフォーマンス。

水素化物硬化剤の特性

低ボラティリティ、低毒性、および低刺激。

それは大量のエポキシ树脂を有し、それと混和しやすく、混和性后の粘度が低い。この特殊樹脂ケミカルより多くのフィラーを追加することで変更できます。これはコストを削減するのに役立ちます。

長い耐用年数、低い熱解放および容易な操作。

硬化温度は一般に高く、硬化サイクルは長い。

一般的な無水素硬化剤と脂肪族エポキシ樹脂

一般的な無水物硬化剤には、無水テトラヒドロフタル酸、無水ヘキサヒドロフタル酸、無水テトラヒドロフタル酸メチル、無水ヘキサヒドロフタル酸メチル、無水メチルナディック等が含まれる。メチルヘキサヒドロフタル酸無水物は室温で透明な液体であり、低粘度、明るい色、操作が容易、優れた硬化性能の特性を有するため、メチルヘキサヒドロフタル酸無水物は、通常、脂環式エポキシ樹脂の熱硬化剤として使用されます。

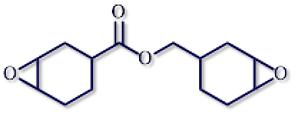

シクロ脂肪族エポキシ樹脂Tta21pの応用

脂環式エポキシ樹脂TTA21Pを無水ヘキサヒドロフタル酸メチルで硬化させた後、硬化生成物の主な性能特性は次のとおりです。

優れた耐熱性: 約200〜210 ℃ に達することができる高い熱変形温度と高いガラス転移温度 (Tg)。

優れた絶縁性能: 特に、低誘電率および誘電損失、高体積抵抗、優れた追跡抵抗などの高温での絶縁性能。

良い耐候性と黄変抵抗。

測定されたデータの比較

アイテム		脂肪族エポキシ (TTA21P)		ビスフェノールAエポキシ (E51)
絶縁定数	25 °C	3.2-3.5		3.1-3.5
	150 °C	5.3-5.5		6.2-6.6
誘電体ローSs (%)	25 °C	0.3-0.5		0.5-0.7
	150 °C	6.3-7.3		6.8-7.8
ボリューム抵抗	25 °C	10¹⁵-10¹⁶		10¹⁵-10¹⁶
	150 °C	10について¹³		10
ガラス転移温度Tg (℃)		190-220		100-130
トラッキング抵抗 (2.5kV/s)		> 2000		1000-200
		表面の外観に変化はありません		表面の厳しい炭化
耐候性 (屋外4年)	引張り強さ (Mpa)	48 (前)	38 (後)	80 (前)	13 (後)
	伸び (%)	2	1.5	6.2	0.6
	エクステリア	透明	黄色がかった	黄色がかった茶色	不透明
