English
日本語
한국어
français
Deutsch
Español
italiano
русский
العربية
ไทย
हिंदी
脂環式エポキシ樹脂は一種の低分子化合物であり、脂環式エポキシグループです。 代わりにポリマーではありませんが、硬化剤と反応することで3D構造と非常に優れた性能を持つポリマーを製造できます。 特殊な構造のおかげで特別な性能を誇っています (エポキシ基は、ビスフェノールAエポキシ樹脂としてエーテル結合を介してベンゼン環に接続されるのではなく、飽和脂環構造に直接接続されています)。
TTA21P
1.1小さい分子量、低い粘度および優れた透明性。
1.2高いエポキシ値、硬化製品の高いクロスリンク密度、高いガラス転移温度および優れた耐熱性。
1.3分子中にベンゼン環構造とヒドロキシル基がなく、優れた耐紫外線性と耐候性。
1.4低塩素含有量と誘電定数および優れた電気絶縁特性。
2.1低ボラティリティ、低毒性、刺激が少ない。
2.2エポキシ樹脂との大使用レベルと混合しやすい。 混合後の低粘度; 修正は、コストを削減するのに有益な多数のフィラーを追加することによって実現できます。
2.3長い耐用年数、小さい熱解放および容易な操作。
2.4高い硬化温度と長い硬化サイクル。
3.1一般的な無水物硬化剤には、無水テトラヒドロフタル酸、無水ヘキサヒドロフタル酸、無水メチルテトラヒドロフタル酸、無水メチルヘキサヒドロフタル酸、無水メチルナディックなどが含まれます。
3.2無水ヘキサヒドロフタル酸メチル、低粘度、明るい色、簡単な操作、優れた硬化性能など、室温で透明な液体、脂環式エポキシ樹脂の熱硬化のための硬化剤として一般に使用されています。
六水性水素化メチルを介して硬化した後の脂肪族エポキシ樹脂TTA21Pの硬化製品
4.1優れた耐熱性: 高い熱歪み温度と高いガラス転移温度Tg (最大200〜210 ℃)。
4.2優れた絶縁性能: 特に、低誘電率と損失、高体積抵抗率、優れたトラッキング抵抗などの高温環境下で。
4.3良い天気と黄変抵抗。

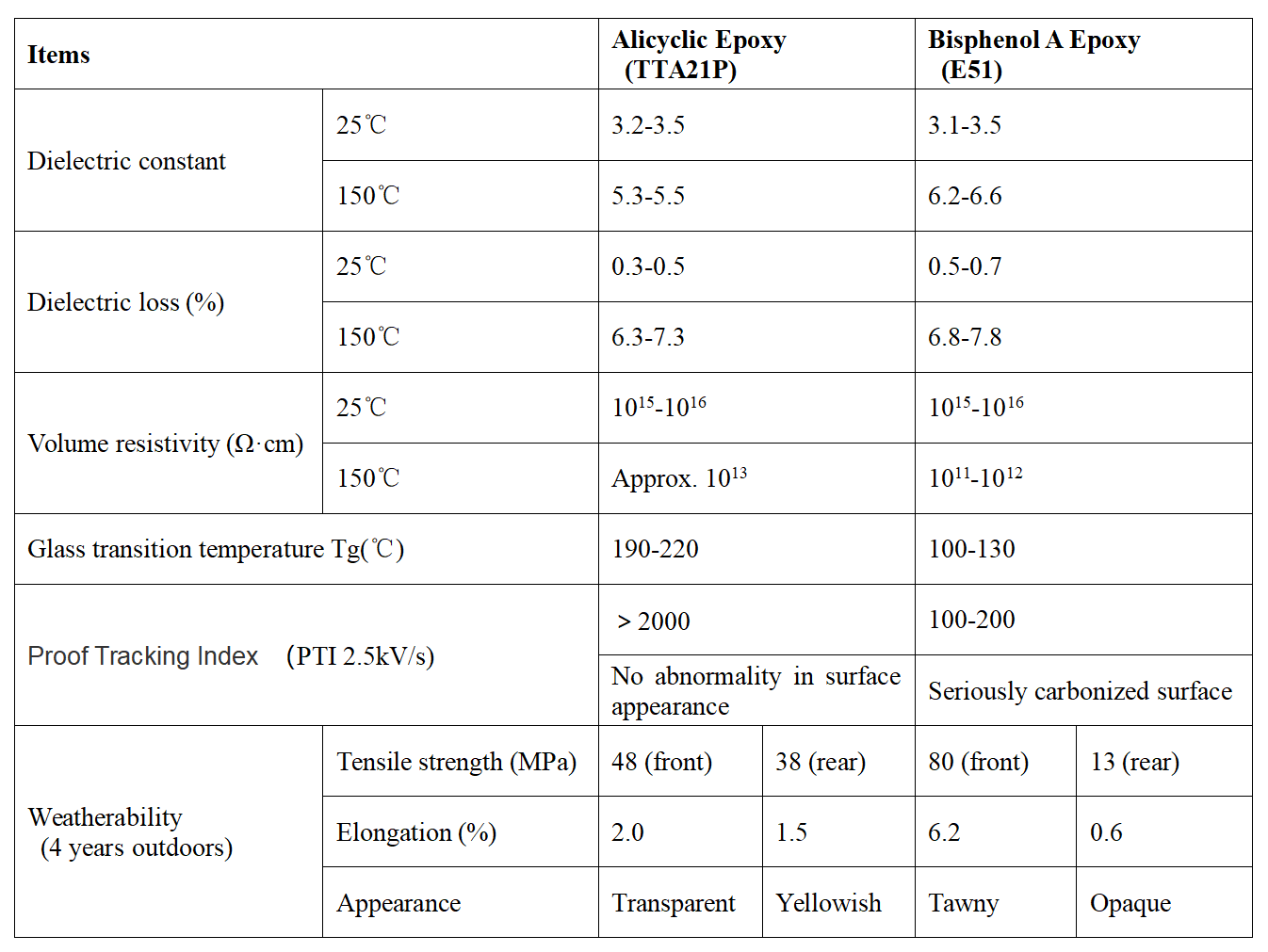

脂環式エポキシ樹脂の測定データについては、以下の表を参照してください。
_03.png "230525-关于脂环族环氧的酸酐热固化_译文(1)_03.png")
要約すると、脂環式エポキシ樹脂と無水物は、LEDパッケージング、電気鋳造、断熱含浸、断熱ポッティング、複合材料などの分野で一緒に使用できます。
![TTA3150: ポリ [(2-オキシイラニル)-1,2-シクロヘキサンジオール] -2-エチル-2-(ヒドロキシメチル)-1,3-プロパンジオールエーテル](/uploads/image/20221122/19/1-2-cyclohexane-diol.jpg "TTA3150: ポリ [(2-オキシイラニル)-1,2-シクロヘキサンジオール] -2-エチル-2-(ヒドロキシメチル)-1,3-プロパンジオールエーテル")
